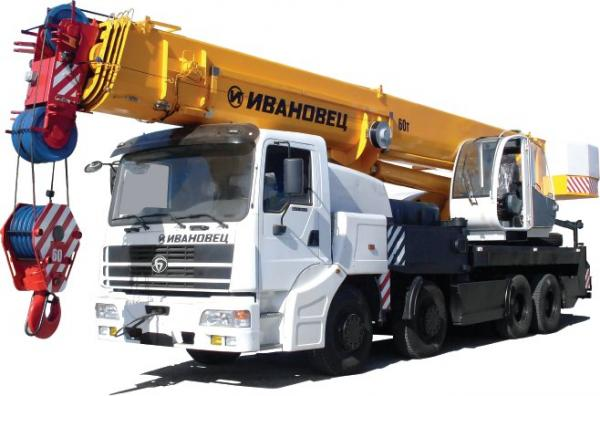

Truck Crane Ivanovets COP-64714

ОписаниеDescription

ШАССИ И ДВИГАТЕЛЬ Chassis and engine
Кран КС-64714 установлен на специальном крановом шасси БАЗ-8033 (8х4) с интегрированной опорно-ходовой рамой. The crane KC-64714 is installed on a special crane chassis BAZ-8033 (8x4) with integrated support-frame chassis. Шасси нового поколения Брянского автомобильного завода БАЗ-8033 обладает большим запасом прочности, повышенной проходимостью (средний и задний мосты оснащены межосевыми и межколесными блокируемыми дифференциалами) и отличной маневренностью. The chassis of the new generation of the Bryansk Automobile Plant BAZ-8033 has a large reserve of strength, high cross (middle and rear axles are equipped with axles and interwheel lockable differentials), and excellent maneuverability. Применение в конструкции шасси специальной опорно-ходовой рамы позволило существенно снизить высоту центра масс крана, что улучшает его устойчивость на дороге по сравнению с автомобильными шасси.Application of the special design of the chassis supporting-frame chassis could substantially reduce the height of the center of mass of the crane, which improves its stability on the road compared with the chassis. Дизельный двигатель с турбонаддувом Cummins 6ISBe 375 мощностью 370 л.с. Diesel engine turbo Cummins 6ISBe 375 power 370 hp оборудован электронной системой управления и позволяет обеспечить высокие тягово-динамические свойства при движении, а во время работы достичь стабильных характеристик крановых операций. equipped with electronic control system and ensures high traction and dynamic properties of the motion, and during the work to achieve stable characteristics of crane operations. Силовой агрегат расположен за кабиной водителя, что обеспечивает доступ к двигателю и КПП без необходимости её опрокидывания. The power unit is located behind the cab that provides access to the engine and the PPC without it tipping over. Ресурс двигателя составляет до 1 млн. км пробега.The resource engine is up to 1 million kilometers.

КРАНОВАЯ УСТАНОВКА CRANE INSTALLATION
Телескопическая стрела – 5-ти секционная длиной 40,0 м. Имеет оригинальный многогранный профиль и изготовлена из высокопрочной стали, что обеспечивает ей высокую жесткость с одновременным снижением массы.Telescopic boom - 5-cell length of 40.0 m. It has an original multifaceted profile, and is made of high strength steel, which provides it with high rigidity while reducing weight. Дополнительно кран может быть оснащен удлинителем стрелы «гусек» длиной 15,0 м. More crane can be equipped with a jib "ogee" in length 15,0 m
Опорный контур. The reference circuit. Передние опоры являются не только выдвижными, но и поворотными, что позволяет варьировать его форму и получить три различных варианта опорного контура. The front pillars are not only pull out, but turning that allows you to vary its shape and get three different versions of the reference circuit. Все это делает кран КС-64714 самым гибким при выборе конфигураций установки как в стесненных условиях, так и на открытых площадках. All this makes the crane KC-64714 the most flexible in the choice of configurations set in cramped conditions, as well as outdoors.
Привод механизмов крана от двух аксиально-поршневых насосов, приводимых в действие двигателем шасси. The drive mechanisms of the crane from the two axial-piston pump powered by an engine chassis. Гидропривод в сочетании с электрогидравлической пропорциональной системой управления с помощью электрических джойстиков обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон рабочих скоростей с высокой точностью их регулирования и совмещение нескольких крановых операций, что значительно повышает монтажные возможности крана. Hydraulic combined with electro-hydraulic proportional control system with electric joystick provides easy and simple control valve, operation is smooth, wide range of operating speeds with high accuracy of regulation and the combination of several crane operations, which greatly increases the possibility of assembling the crane.

КАБИНА КРАНОВЩИКА Cab
Новая кабина крановщика повышенной обзорности за счет использования панорамного стекла и двух стеклоочистителей. New cab high visibility through the use of panoramic windows and two blades. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси.Ergonomic control panel with integrated safety devices and instruments for monitoring the performance of the crane and chassis. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Increased comfort in the cab of the crane is secured with seat with mechanical suspension and hydraulic shock absorbers, backrest and headrest. Кроме того сиденье имеет продольную и вертикальную регулировки. In addition the seat has a longitudinal and vertical adjustment. Кабина снабжена эффективной системой вентиляции и отопления. The cabin is equipped with efficient ventilation and heating. Также кабина может быть оснащена механизмом изменения угла ее положения, что облегчает крановщику работу на больших высотах. Also cabin can be equipped with a mechanism for changing the angle of its provisions, which facilitates the crane operator working at high altitudes.

КАЧЕСТВО И НАДЕЖНОСТЬ QUALITY AND RELIABILITY
Опорно-ходовая рама крана, поворотная платформа, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Skeletal and chassis frame crane, revolving platform, telescopic boom designed using CAD-systems and are calculated using finite element method. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками.Building as easy as possible and have the optimum stiffness characteristics. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки. The welds are performed with computer-controlled machine that provides the highest quality welds, which is documented after ultrasonic inspection.

БЕЗОПАСНОСТЬSAFETY
Ограничитель грузоподъемности, входящий в систему безопасности и управления СБУК-300(310) позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач.Safe load in the system management and security SBUK-300 (310 of) allows you to monitor the degree of loading cranes, boom length and lifting height tip arrows show the actual weight of the load on the hook and the maximum load at a given radius; automatically, given the coordinates restricts coverage crane at work in cramped conditions and near power transmission lines. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень загрузки крана в течение всего срока службы. Built-in safe load recorder settings fixes the working parameters and degree of loading of the crane during its entire life.
